میراگر Damper چیست و در سازه چه کاری انجام می دهد؟ انواع دمپر؟

دسته بندی :بدون دسته بندی
نویسنده civiladminwriter
1,180 بازدید بازدید
۰ نظر

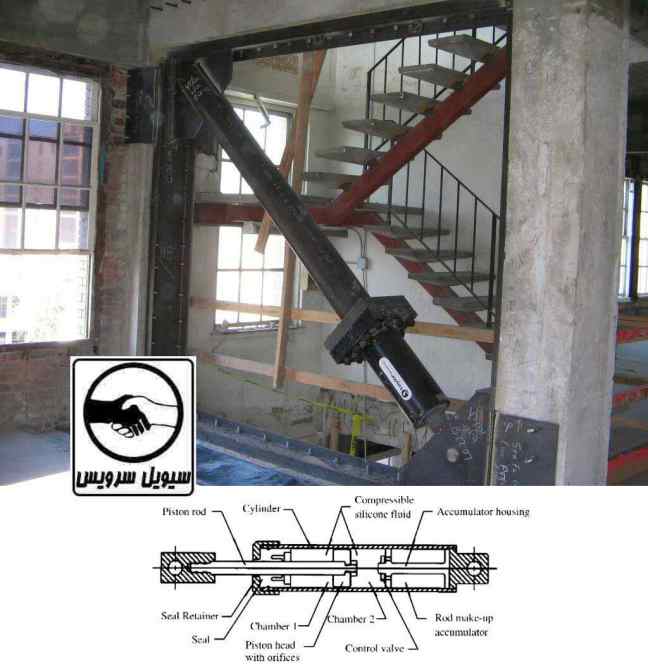

damper

میراگر :

با تعریف اعضا جدیدی در سازه با نام میراگر (Damper) که عامل اتلاف انرژی لرزه ای وارد به ساختمان هستند و به کار بستن ان ها در ساختمان ها می توانیم یک ساختمان بهینه سازی شده داشته باشیم که در مقابل انواع بار های دینامیکی ناشی از زلزله رفتاری مناسب و مطلوب از خود ارائه می دهد.

در این روش چون نیروی زلزله به سازه وارد نمی شود و یا سهم اندکی از آن به سازه منتقل می شود نتایج زیر را می توان انتظار داشت :

۱) تغییر مکان طبقات و تغییر مکانهای نسبی طبقات (drift) کاهش یابد

۲) کاهش قابل ملاحظه ای در شتاب طبقات به وجود اید

۳) خسارات سازه ای و نیز خسارات غیر سازه ای به مقدار محسوس کاهش یابد

۴) از مشکلات معماری در طراحی ساختمان ها کاسته شود
۵) هزینه اجرای سازه ها بدلیل استفاده از مقاطع با ظرفیت کمتر کاهش یابد



میرایی و انواع آن:

با توجه به اینکه هر سازه یا سیستم سازه ای، به تناسب شکل و اجرای تشکیل دهنده ی آن دارای میرایی خاص خود می باشد ابتدا بایستی انواع میرایی را شناخته و سپس درباره اعضایی که این انواع میرایی را تامین می کنند بحث کنیم.

۱) میرایی خارجی ویسکوز (لخت):
نوعی از میرایی است که توسط هوا، آب و شرایط محیطی اطراف یک سازه بوجود می اید و در طرف مقایسه با انواع دیگر میرایی ها بسیار کوچک و در اکثر اوقات با تقریب خوبی قابل صرف نظر است.

۲) میرایی داخلی ویسکوز (لخت):
این میرایی حاصل خاصیت ویسکوزیته (لختی) ماده بوده و متناسب با سرعت است به نحوی که نسبت میرایی متناسب با فرکانس طبیعی ساختمان افزایش می یابد. این نوع میرایی غالباً برای ارائه هر نوع میرایی دیگر به کار می رود و معروفترین نوع میرایی است.

۳) میرایی اصطکاکی:
این میرایی که میرایی کلمب هم نامیده می شود به علت وجود اصطکاک در اتصالات و یا نقاط تکیه گاهی پدید می اید. بدون توجه به سرعت و جا به جایی ثابت است و بسته به مقدار جا به جایی به دو نحو با ان برخورد می شود. اگرمقدار جا به جای ها کوچک باشد به عنوان یک میرایی داخلی لخت و اگر مقدار جا به جایی بزرگ باشد به عنوان یک میرای هسترزیس در نظر گرفته می شود. یک مثال در مورد این میرایی راجع به دیوارهای مصالح بناتی میانقاب است که در هنگام ترک خوردن دیوار، اصطکاک جسمی زیاد شده و مقاومت موثری در مقابل ارتعاشات به وجود می اید.

۴) میرایی هیسترزیس:
این میرایی هنگامی اتفاق می افتد که رفتار ماده تحت بار رفت و برگشتی در محدوده الاستیک قرار می گیرد مساحت چرخه ی هیسترزیس در واقع بیان گر مقدار انرژی اتلاف شده در هر سیکل از بارگذاری می باشد. همانطور که در شکل زیر مشاهده می شود با تزریق انرژی از نقطه D تا A و حرکت سازه از D تا A انرژی زیر سطح BAE حذف می شود. با تعمیم همین مسئله برای فواصل B تا C و C تا D نتیجه می گیریم که اتلاف انرژی در هر سیکل از بارگذاری معادل سطح ABCD می باشد.

۵) میرایی تشعشعی:
هنگامی که یک سازه ساختمانی ارتعاش می کند، امواج الاستیک در محیط نامتناهی زمین زیر ساختمان منتشر می شود. انرژی تزریق شده به سازه از همین طریق میرا می شود. این میرایی تابعی از ضریب الاستیک یانگ (خطی)، نسبت پواسون (U) و چگالی (P) زمین بوده و نیز به جرم بر واحد سطح سازه (A/M) و ضریب سختی به جرم ان (m/k) بستگی دارد.
